一、設備概述
SX-PDRZ-A設備是采用輻射熱源法在實驗室試驗條件下測量并評定鋪地材料的燃燒性能，不能作為評定材料燃燒及火災危險性的唯一依據；試驗時，將鋪地材料水平放置在燃燒箱體中并暴露于傾斜的熱輻射場下，用小火焰點燃后評估其火焰?zhèn)鞑ツ芰Γㄒ罁?jù)標定后的輻射通量曲線，將火焰熄滅時間和火焰?zhèn)鞑プ钸h(yuǎn)距離轉換成CHF和HF-30值來描述）該設備屬建筑制品燃燒性能試驗儀器，具有自動化程度高，可實現自動點火、測量、數據采集和處理，數據保存和打印輸出結果等；采用高精度質量流量控制器，在源頭上控制燃?xì)?空氣配制精確，實現燃燒輻射熱值穩定，加上高精度輻射熱通量計，實現輻射熱通量曲線校準的準確度，減少試驗校準次數，最大限度方便標準試驗程序，加快試驗進程，提高試驗結果準確性，是建筑材料及制品生產企業、各領域科研機構，大專院校等進行此類產品質量檢驗的常用試驗設備
二、規格型號：SX-PDEZ-A
三、引用標準
本產品符合中華人民共和國國家標準：
GB/T11785-2005（ISO9239-1:2002,IDT） 《鋪地材料的燃燒性能測定 輻射熱源法》
四、技術指標
1.本試驗裝置滿足GB/T11785-2005中所規定的技術指標和要求；
2.電源電壓：AC220V±10%， 50Hz，最大使用功率：5Kw；
3.計時精度：<1s/h；
4.熱通量計測量范圍：（0-15）Kw/m2；
5.熱通量計準確度：±0.2Kw/m2；
6.熱通量計精度：<±3%；
7.熱輻射高溫計量程：400-1200℃；
8.鎧裝熱電偶量程：0-1000℃；
9.黑體溫度偏差：<±5℃，箱體溫度偏差：<±10℃；
10.排煙速度：(2.5±0.2)m/s，排煙能力：（39-85）m3/min；
11.設備外形尺寸：長×寬×高（2.2×1.2×2.4）m（包括控制柜）；
12.試驗設備實用面積：長×寬×高（3×1.5×2.4）m；
13.試驗設備重量：350Kg；

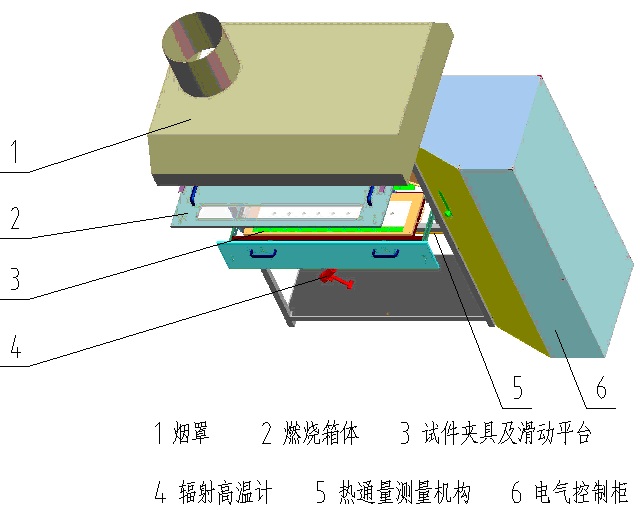

五、結構原理
在受控的實驗室條件下，采用輻射熱源法測試和評定鋪地材料的燃燒性能；在試驗燃燒箱體中，將鋪地材料水平放置并暴露于傾斜的熱輻射場中，用小火焰點燃材料，觀測火焰?zhèn)鞑ゾ嚯x，根據輻射通量曲線將其換算成輻射通量HF值（KW/m2）；計算臨界輻射通量CHF或HF-30值，取兩者中的最低值為臨界輻射通量值
